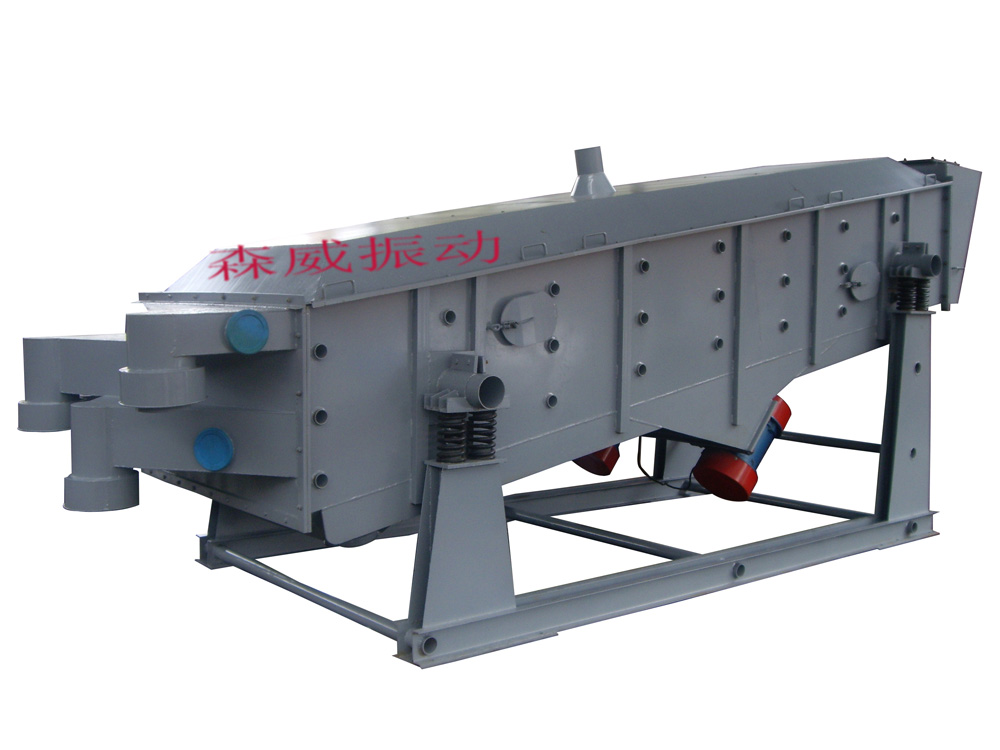

DZSF直線振動篩 多層粉料振動篩為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分。*大給料粒度不大于10mm。
■ 用途和特點：
用途:
DZSF型直線振動篩主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。它可用于流水線作業中，實現自動化。
DZSF型礦用振動篩適用于冶金、礦山、煤炭、建材等行業物料的篩分，入料顆粒尺寸一般小于150mm。
特點：
DZSF系列直線振動篩與其他類型的振動篩相比具有以下特點：
（1）、體積小，重量輕，結構簡單，安裝方便，維修容易。
（2）、噪聲小，耗能少，效率高，造價低。
（3）、篩分精度高，無粉塵污染，有利于環境保護。
（4）、可更換多種篩網，使用壽命長。
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架組成。
1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等多種篩網。
4、振動電機使用與維修方法祥見振動電機使用說明書。
5、電機臺座：下振式（電機安裝在篩箱下方的）篩機的電機臺座是可以移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。
7、支架：由四個支柱和兩個槽鋼組成，支撐著篩箱。安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。
DZSF系列直線振動篩的結構型式分類及用途：
（1）基本型：結構形式為上振、封閉、座裝式、用于有防塵要求的場合進行篩分。
（2）敞開型：結構形式為上振、座裝、敞開式結構，用于一般無防塵要求的場合進行篩分。
注：直線振動篩普鋼型材為冷板Q235,不銹鋼型材為S304或L316.
篩面規格:
型 號 篩面尺寸
（mm） 篩面 層數 篩面 傾角 振次 （rpm） 振幅 （mm） 總重
（kg）
DZSF-520 500×2000 1 0°-5° 1000 1-4.5 300
DZSF-520 500×2000 2 350
DZSF-520 500×2000 3 390
DZSF-520 500×2000 4 460
DZSF-520 500×2000 5 520
DZSF-520 500×2000 6 580
DZSF-525 500×2500 1 350
DZSF-525 500×2500 2 410
DZSF-525 500×2500 3 460
DZSF-525 500×2500 4 540
DZSF-525 500×2500 5 600
DZSF-525 500×2500 6 720
DZSF-1020 1000×2000 1 600
DZSF-1020 1000×2000 2 700
DZSF-1020 1000×2000 3 780
DZSF-1020 1000×2000 4 920
DZSF-1020 1000×2000 5 1050
DZSF-1020 1000×2000 6 1170
DZSF-1025 1000×2500 1 680
DZSF-1025 1000×2500 2 790
DZSF-1025 1000×2500 3 900
DZSF-1025 1000×2500 4 1050
DZSF-1025 1000×2500 5 1200
DZSF-1025 1000×2500 6 1350
注：篩機規格可根據用戶要求進行特殊設計。
■ 安裝與調試
橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支撐部位。安裝時把橡膠彈簧置于下支撐座上，使支撐座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支撐板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支撐點橡膠彈簧的高度應一致，誤差不得大于 2mm。
篩機各部分的聯接必須牢固可靠，所有螺栓不得有任何松動，各零件部位不得有任何異常聲響，篩機上參振部分與周圍固定物之間的*小間隙為30-50mm。
■ 維護和操作
在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。
檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相反。
連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。
篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。
振動電機或激振器使用3個月后要加油一次。
