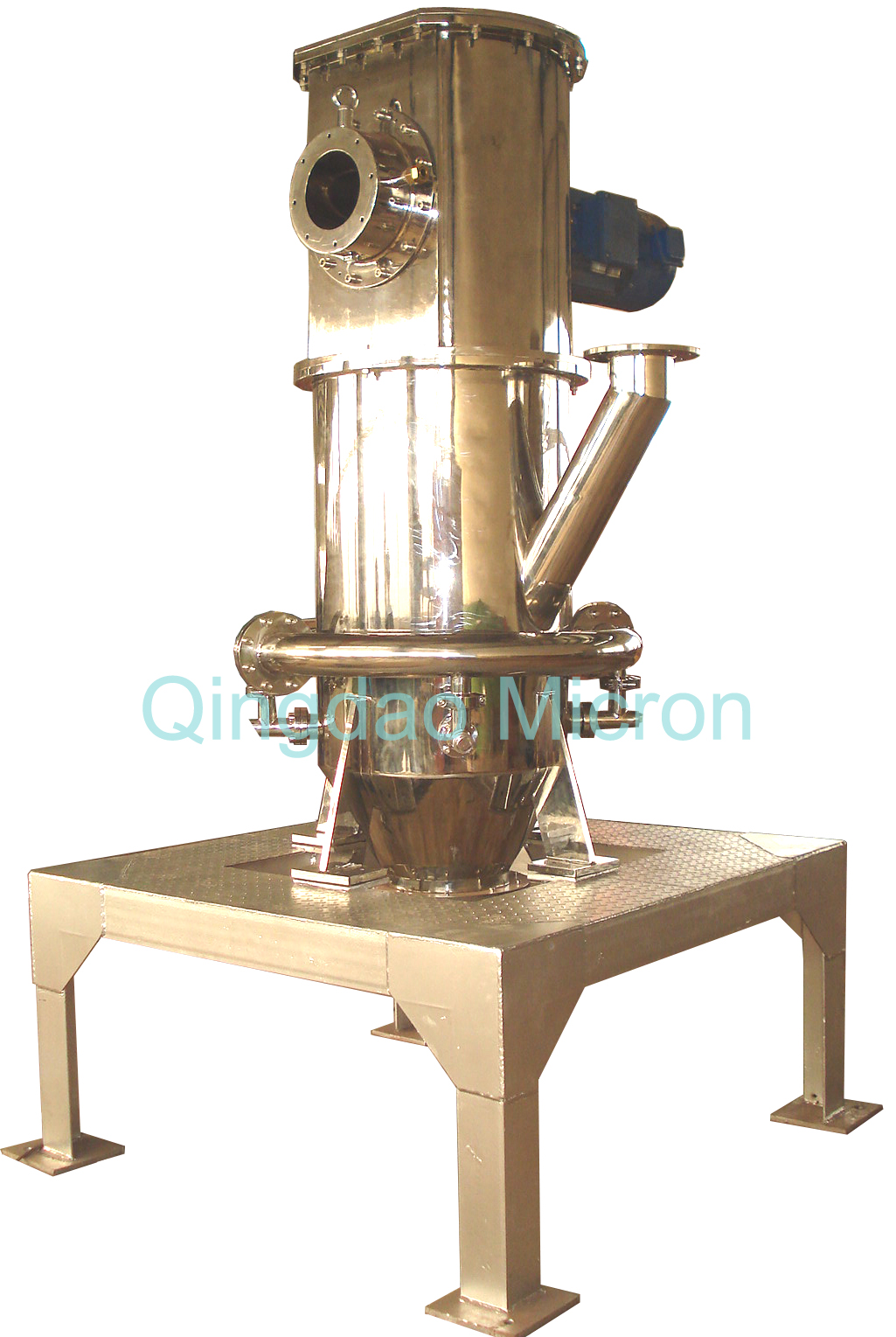

工作原理　分級機與旋風分離器、除塵器、引風機組成一套分級系統。物料在風機抽力作用下由分級機下端入料口隨上升氣流高速運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒夾帶部分細顆粒撞壁后速度消失，沿筒壁下降至二次風口處，經二次風的強烈淘洗作用，使粗細顆粒分離，細顆粒上升至分級區二次分級，粗顆粒下降至卸料口處排出。

分級機性能特點
●適用于干法微米級產品的精細分級，可分級球狀、片狀、針狀的顆粒，也可對不同密度的顆粒進行分級。
●分級產品的粒度可達D97：2～150微米，產品粒度無級可調，品種更換極其方便。
●分級效率（提取率）60%～90%，流動性好的物料分級效率就高，反之效率降低。
●采用立式分級渦輪裝置，轉速低，耐磨損，系統功率配置低。
●可多級分級機串聯使用，同時生產多個粒度段的產品。
●可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環。
●控制系統采用程序控制，運行狀態實時顯示，操作簡便。
●系統負壓運行，粉塵排放量不超過40mg/m3,設備噪音通過采用消音措施，不高于75dB(A)。


FL系列氣流分級機技術參數

FL200 FL300 FL450 FL550 ITC-4 ITC-5 ITC-6
處理量kg/h 20～200 200～1000 1000～3000 3000～5000 8000～15000 15000～20000 20000～30000
產品粒徑d97:um 5～150 6～150 8～150 10～150
分級效率% 60～90 60～90 60～90 60～90 60～90 60～90 60～90
裝機功率kw 8.5～25 11.5～42.5 63.5～105 77～120 120～160 90～200 170～310
注：產量與原料的粒度、比重、水分、流動性等指標密切相關，以上僅供選型參考。

FW(HTS)系列分級機技術參數
多轉子分級機

FW400
/3 FW400
/4 FW400
/6 FW630
/3 FW630
/4 FW630
/6 FW800
/3 FW800
/4 FW800/6
處理量T/h 0.2～1.5 0.3～2 0.5～3 1～5 2～8 3～10 2～8 3～10 5～15
產品粒徑d97:um 2～45 2～45 3～45 3～45 3～45 3～45 4～45 4～45 4～45
分級效率% 60～80 60～80 60～80 60～80 60～80 60～80 60～80 60～80 60～80
裝機功率kw 90-110 120-140 170-200 135-155 170-190 250-290 180-200 220-290 290-390
注：產量與原料的粒度、比重、水分、流動性等指標密切相關，以上僅供選型參考。

單轉子分級機

FW200 FW280 FW400 FW520 FW630 FW800
處理量kg/h 10～100 20～200 50～500 100～1500 200～2000 400～4000
產品粒徑d97:um 2～45 2～45 2～45 3～45 3～45 4～45
分級效率% 60～80 60～80 70～85 60～80 70～85 70～85
裝機功率kw 9 20 29 115 54（50） 140（125）
注：產量與原料的粒度、比重、水分、流動性等指標密切相關，以上僅供選型參考。



應用領域
廣泛應用于化工、礦物（尤其適合碳酸鈣、高嶺土、石英、滑石、云母等非礦產品分級）、冶金、磨料、陶瓷、耐火材料、醫藥、農藥、食品、保健品、新材料等行業。



工藝流程圖
